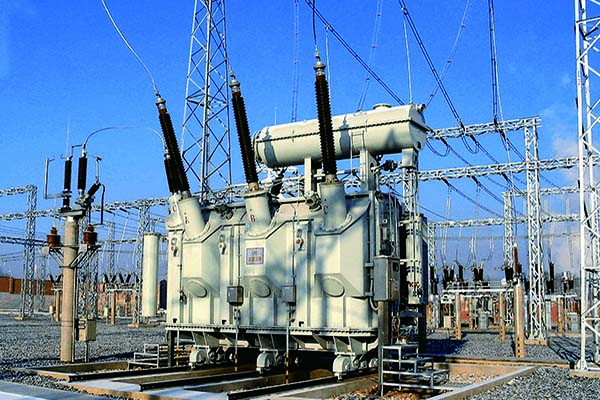

Los transformadores de potencia de 110 kV se utilizan en centrales eléctricas, subestaciones y grandes empresas industriales y mineras. Se caracterizan por bajas pérdidas, bajo aumento de temperatura, bajo nivel de ruido, baja descarga parcial y alta resistencia a cortocircuitos.
Esto ha permitido ahorrar una cantidad significativa de energía y costes operativos. La bobina de alta tensión adopta un diseño trenzado o de pantalla interna continua, y se incorpora una sección de refuerzo al inicio para mejorar la distribución de la tensión de impulso y garantizar la rigidez dieléctrica de la bobina ante diversas sobretensiones.
El tanque de almacenamiento de aceite adopta una estructura totalmente sellada con sello de cápsula o expansión de tipo corrugado metálico, que aísla completamente el aceite que circula dentro del transformador del aire exterior. Esto evita eficazmente la entrada de oxígeno y humedad, lo que podría provocar una disminución en el rendimiento del aislamiento.
| Especificación principal | |
| Tipo de transformador | sumergido en aceite |
| Capacidad nominal | 30KVA a 40MVA |
| Tensión nominal | hasta 132kV |
| Frecuencia | 50 / 60Hz |
| Fase | monofásico o trifásico |
| Material de bobinado | Cobre/Aluminio |
| Clase de aislamiento | A (105 ℃), E (120 ℃), B (130 ℃) |
| Grupo de vectores | Dyn11 YNd1d1, etc. |
| Enfriamiento | ONAN, KNAN,ONAF,KNAF |
| Líquido dieléctrico | Aceite mineral, silicona, aceite FR3, Midel, etc. |
| cambiador de grifo | Con carga o sin carga |
| Temperatura ambiente | -45 ℃ ~ + 50 ℃ |
| Estándar | IEC, AS, EN, IEEE, ANSI, GOST |
| Accesorios |
Conservador, dispositivo de alivio de presión Cambiador de tomas, indicador de temperatura del aceite Relé Bucholz, Orejetas de elevación
|
Transformador de 10 MVA y 66 kV
Transformador sumergido en aceite de 500 kVA y 66 kV con conservador
Prueba de rutina
Prueba de escritura
prueba especial
Clase de aislamiento: A (105 ℃), E (120 ℃), B (130 ℃)
Opciones de fluidos disponibles: aceite mineral, fluido de éster natural (fluido FR3), silicona, Midel, etc.
Sí, nuestra fábrica ofrece servicios OEM profesionales. Ya sea que tenga un concepto de diseño único o requisitos de rendimiento específicos, nuestro equipo está listo para colaborar con usted. Fabricamos transformadores según sus especificaciones, incluyendo la personalización del diseño, los parámetros de rendimiento y el embalaje.
